産品名稱：預拌抗滲商品砼

抗滲混凝土(tǔ)是以調整混凝土(tǔ)的配合比、摻外加劑或使用新品種水(shuǐ)泥等方法提高(gāo)自(zì)身的密實性、憎水(shuǐ)性和抗滲性，使其滿足抗滲壓力大于0.6MPa的不透水(shuǐ)性混凝土(tǔ)。

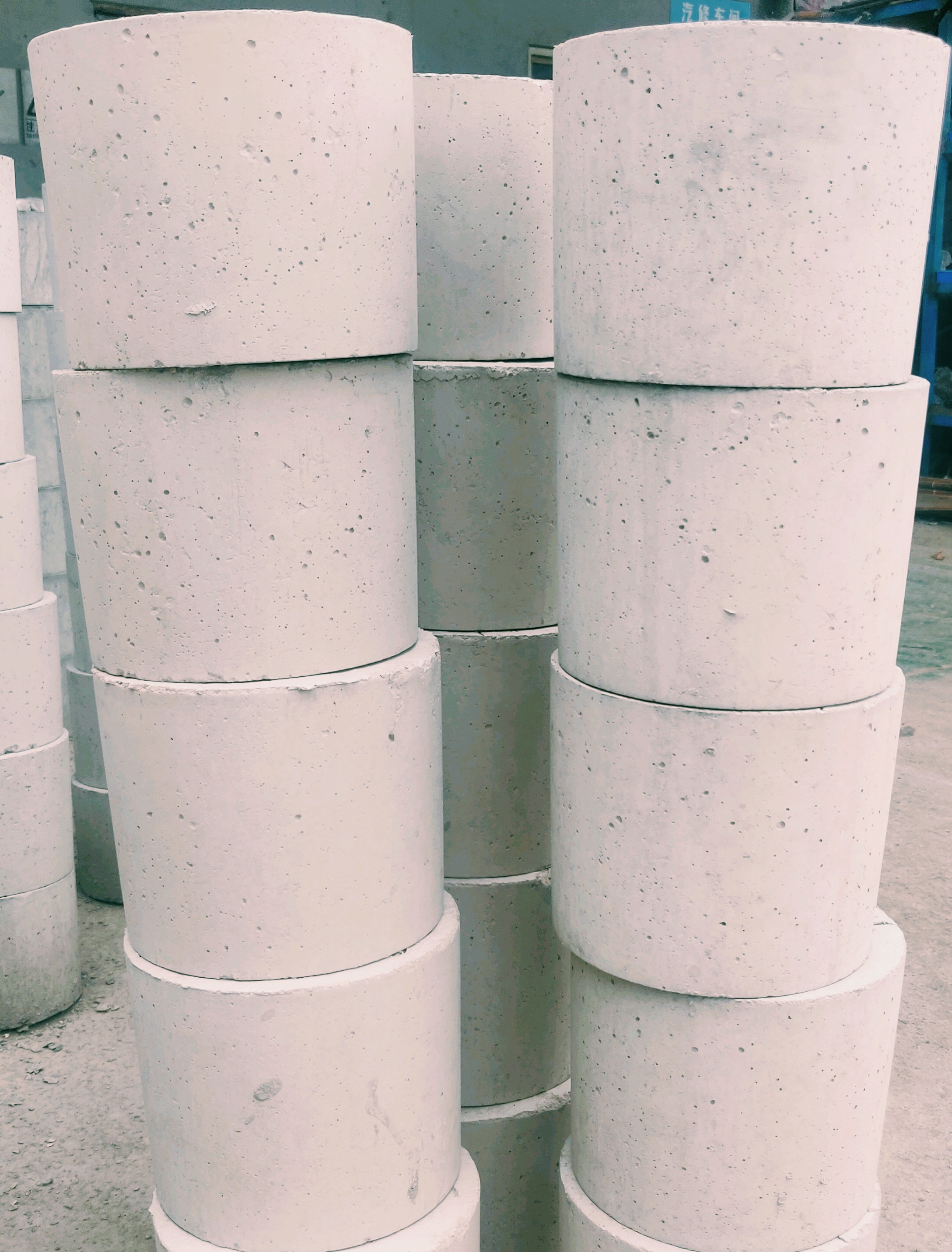

混凝土(tǔ)的抗滲性用抗滲等級（P）或滲透系數來表示。我國(guó)标準采用抗滲等級。抗滲等級是以28d齡期的标準試件(jiàn)，按标準試驗方法進行試驗時所能(néng)承受的最大水(shuǐ)壓力來确定。GB 50164《混凝土(tǔ)質量控制标準》根據混凝土(tǔ)試件(jiàn)在抗滲試驗時所能(néng)承受的最大水(shuǐ)壓力，混凝土(tǔ)的抗滲等級劃分為(wèi)P4、P6、P8、P10、P12和大于P12等六個(gè)等級。相(xiàng)應表示混凝土(tǔ)抗滲試驗時一(yī)組6個(gè)試件(jiàn)中4個(gè)試件(jiàn)未出現滲水(shuǐ)時不同的最大水(shuǐ)壓力。 試配要求的抗滲水(shuǐ)壓值應比設計提高(gāo)0.2 MPa。試配時應采用水(shuǐ)灰比最大的配合比作抗滲試驗:抗滲等級 最大水(shuǐ)灰比 C20～C30 C30以上(shàng) P6 0.60 0.55 P8～P12 0.55 0.50 >P12 0.50 0.45

其抗滲試驗結果應符合下(xià)式要求：

Pt≥P/10+0.2式中P——設計要求的抗滲等級。補充：S是老規範， P是新規範表示方法。

1、水(shuǐ)泥：

1)普通(tōng)矽酸鹽水(shuǐ)泥，強度不低(dī)于32.5Mpa；

2)采用低(dī)水(shuǐ)化熱水(shuǐ)泥，水(shuǐ)泥的7天水(shuǐ)化熱指标不高(gāo)于275kJ/kg，不得使用帶有R字樣的早強水(shuǐ)泥；

3)水(shuǐ)泥的堿含量須滿足每立方米混凝土(tǔ)中水(shuǐ)泥的總堿量不大于2.25kg。

2、粉煤灰：粉煤灰的級别不低(dī)于II級，不得使用高(gāo)鈣粉煤灰。

3、粗骨料：宜采用5~31.5mm級配均勻的機(jī)碎石，含泥量不得大于1%。

4、細骨料：為(wèi)減小(xiǎo)混凝土(tǔ)的後期收縮，宜采用中粗砂，細度模數2.5~3.0。砂的含泥量不得大于3%。

5、外加劑：

1)外加劑應采用低(dī)堿、低(dī)水(shuǐ)化熱的外加劑。摻量不大于水(shuǐ)泥質量的5%。

2)具有早強性能(néng)。

3)采用高(gāo)效減水(shuǐ)劑。
