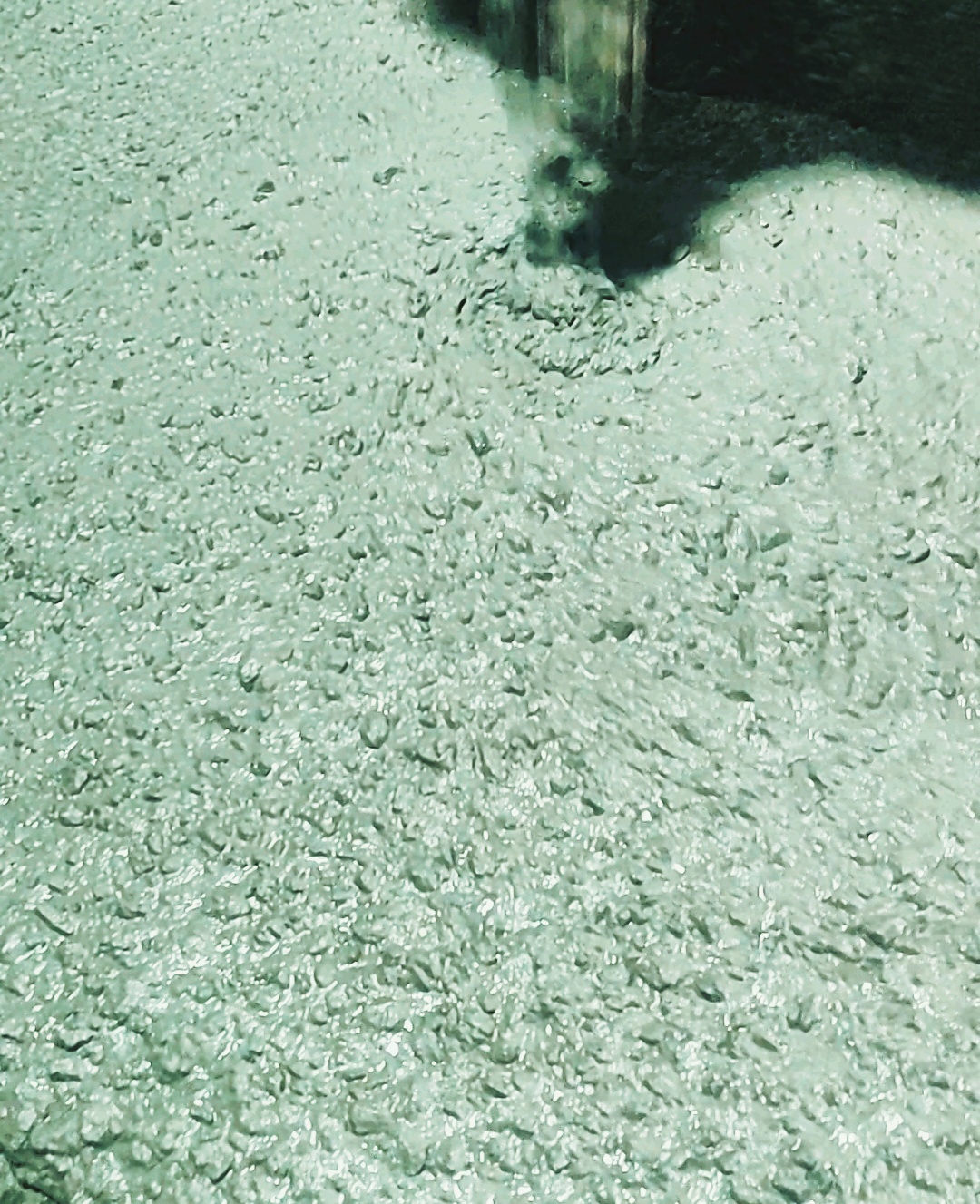

自(zì)密實性
高(gāo)性能(néng)混凝土(tǔ)的用水(shuǐ)量較低(dī)，流動性好，抗離析性高(gāo)，從(cóng)而具有較優異的填充性。因此，配好恰當的大流動性高(gāo)性能(néng)混凝土(tǔ)有較好的自(zì)密實性。
體積穩定性
高(gāo)性能(néng)混凝土(tǔ)的體積穩定性較高(gāo)，表現為(wèi)具有高(gāo)彈性模量、低(dī)收縮與徐變、低(dī)溫度變形。
普通(tōng)混凝土(tǔ)的彈性模量為(wèi)20~25GPa，采用适宜的材料與配合比的高(gāo)性能(néng)混凝土(tǔ)，其彈性模可達40~50GPa。采用高(gāo)彈性模量、高(gāo)強度的粗集料并降低(dī)混凝土(tǔ)中水(shuǐ)泥漿體的含量，選用合理的配合比配制的高(gāo)性能(néng)混凝土(tǔ)，90天齡期的幹縮值低(dī)于0.04%。
強度
高(gāo)性能(néng)混凝土(tǔ)的抗壓強度已超過200MPa。28d平均強度介于100~120MPa的高(gāo)性能(néng)混凝土(tǔ)，已在工(gōng)程中應用。高(gāo)性能(néng)
混凝土(tǔ)抗拉強度與抗壓強度值比較高(gāo)強混凝土(tǔ)有明顯增加，高(gāo)性能(néng)混凝土(tǔ)的早期強度發展加快，而後期強度的增長(cháng)率卻低(dī)于普通(tōng)強度混凝土(tǔ)。
水(shuǐ)化熱
由于高(gāo)性能(néng)混凝土(tǔ)的水(shuǐ)灰比較低(dī)，會(huì)較早的終止水(shuǐ)化反應，因此，
水(shuǐ)化熱相(xiàng)應的降低(dī)。
收縮和徐變
高(gāo)性能(néng)混凝土(tǔ)的總收縮量與其強度成反比，強度越高(gāo)總收縮量越小(xiǎo)。但高(gāo)性能(néng)混凝土(tǔ)的早期收縮率，随著(zhe)早期強度的提高(gāo)而增大。相(xiàng)對濕度和環境溫度，仍然是影響高(gāo)性能(néng)混凝土(tǔ)收縮性能(néng)的兩個(gè)主要因素。
高(gāo)性能(néng)混凝土(tǔ)的徐變變形顯著低(dī)于普通(tōng)混凝土(tǔ)，高(gāo)性能(néng)混凝土(tǔ)與普通(tōng)強度混凝土(tǔ)相(xiàng)比較，高(gāo)性能(néng)混凝土(tǔ)的徐變總量（基本徐變與幹燥徐變之和）有顯著減少。在徐變總量中，幹燥徐變值的減少更為(wèi)顯著，基本徐變僅略有一(yī)些降低(dī)。而幹燥徐變與基本
徐變的比值，則随著(zhe)混凝土(tǔ)強度的增加而降低(dī)。
耐久性
高(gāo)性能(néng)混凝土(tǔ)除通(tōng)常的抗凍性、抗滲性明顯高(gāo)于普通(tōng)混凝土(tǔ)之外，高(gāo)性能(néng)混凝土(tǔ)的Clˉ滲透率，明顯低(dī)于普通(tōng)混凝土(tǔ)。高(gāo)性能(néng)混凝土(tǔ)由于具有較高(gāo)的密實性和抗滲性，因此，其抗化學腐蝕性能(néng)顯著優于普通(tōng)強度混凝土(tǔ)。
耐火性
高(gāo)性能(néng)混凝土(tǔ)在高(gāo)溫作用下(xià)，會(huì)産生(shēng)爆裂、剝落。由于混凝土(tǔ)的高(gāo)密實度使
自(zì)由水(shuǐ)不易很快地從(cóng)毛細孔中排出，再受高(gāo)溫時其内部形成的蒸汽壓力幾乎可達到(dào)
飽和蒸汽壓力。在300°C溫度下(xià)，蒸汽壓力可達8MPa，而在350°C溫度下(xià)，蒸汽壓力可達17MPa，這樣的内部壓力可使混凝土(tǔ)中産生(shēng)5MPa拉伸應力，使混凝土(tǔ)發生(shēng)爆炸性剝蝕和脫落。因此高(gāo)性能(néng)混凝土(tǔ)的耐高(gāo)溫性能(néng)是一(yī)個(gè)值得重視的問題。為(wèi)克服這一(yī)性能(néng)缺陷，可在高(gāo)性能(néng)和高(gāo)強度混凝土(tǔ)中摻入
有機(jī)纖維，在高(gāo)溫下(xià)混凝土(tǔ)中的纖維能(néng)熔解、
揮發，形成許多(duō)連通(tōng)的孔隙，使高(gāo)溫作用産生(shēng)的蒸汽壓力得以釋放(fàng)，從(cóng)而改善高(gāo)性能(néng)混凝土(tǔ)的耐高(gāo)溫性能(néng)。
